線路敷設與接線施工是連接火災報警系統與氣體滅火系統的核心紐帶，是實現信號傳輸、指令下發、狀態反饋的關鍵工序。兩大系統的聯動線路涵蓋火災探測信號回路、聯動控制指令回路、設備狀態反饋回路、電源供電回路四大類別，線路施工的規范性、穩定性、安全性直接決定系統聯動成功率。結合GB50166-2019施工驗收標準，氣體滅火聯動線路需滿足耐火、抗干擾、信號穩定、便于檢修的核心要求，本文詳細講解線路預埋、敷設、接線、標識、絕緣檢測全流程施工要點，解決現場接線錯亂、信號干擾、線路故障、聯動失靈等常見問題。

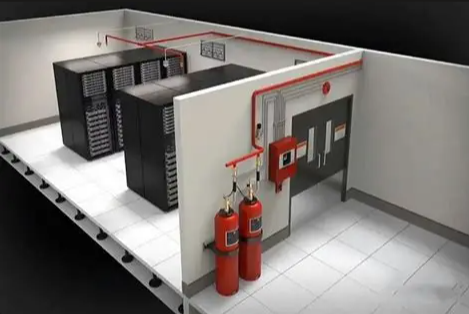

首先是聯動線路管材選型與預埋施工。氣體滅火防護區多為電氣設備密集區域，電磁干擾強、防火要求高，所有聯動線路禁止采用普通塑料線管，必須選用鍍鋅金屬鋼管或阻燃耐火金屬軟管，管材壁厚、管徑需匹配線纜規格，保障線路防護等級。預埋施工需在土建裝修階段同步開展，提前規劃線路走向，避開強電電纜、設備散熱區、振動設備區域，杜絕電磁干擾與高溫老化影響信號傳輸。管線敷設需橫平豎直，固定間距均勻，直線段固定間距不大于1.5m，轉彎處、接線盒處間距不大于0.5m，固定牢固無松動、無晃動。
管線轉彎、穿墻、穿樓板位置需做好密封處理，穿墻套管與管線間隙采用防火封堵材料填充密實，杜絕火災煙氣、滅火劑泄漏擴散，同時防止灰塵、水汽進入管線內部腐蝕線纜。所有接線盒、終端盒選用防水防火型，安裝位置便于后期接線、檢修，盒體固定牢固，蓋板密封嚴密。預埋施工完成后需做好管線清理，封堵管口，防止建筑垃圾進入管線造成線纜穿線困難、線路破損等問題，為后續穿線施工做好準備。
其次是線纜選型與敷設施工。根據聯動功能不同，精準區分各類線纜型號：探測信號回路、手動報警回路選用ZR-RVS阻燃雙絞線；聯動控制指令回路、設備反饋回路選用NH-RVS耐火雙絞線；系統供電回路選用BV耐火銅芯線纜，所有線纜均需滿足國標耐火、阻燃、抗干擾要求，禁止使用非標線纜、老化線纜。線纜敷設前需逐一檢測線纜絕緣性能、導通性能，杜絕破損、漏電、斷線線纜投入使用。
穿線施工過程中，需全程做好線纜防護，避免拖拽、彎折、擠壓造成線纜絕緣層破損，線纜穿管后預留適度余量，設備端預留30-50cm檢修余量，控制室端預留1-1.5m調試余量。嚴格區分強弱電線路，聯動弱電信號線路與強電供電線路分管敷設、間距不小于30cm，杜絕強電電磁干擾導致的信號紊亂、指令丟失。所有線路禁止中間接頭，如需延長線路必須在接線盒內規范壓接，做好絕緣包裹與防火防護，嚴禁管線內部私自接線。
線纜敷設完成后，需進行標準化分色與編號標識，這是保障兩大系統精準對接、避免接線錯誤的核心舉措。統一規范線纜顏色：紅色為正極電源、黑色為負極電源、黃色為信號輸入線、綠色為指令輸出線、雙色線為接地線，全程統一配色標準。同時對每一條回路線纜進行編號，標注防護區編號、設備類型、回路功能，編號標簽粘貼牢固、清晰耐磨，對應臺賬記錄完整，實現線路可追溯、可快速檢修。
第三是系統對接接線施工核心工藝，涵蓋火災報警主機、氣體滅火控制器、前端設備、聯動終端的全維度接線。一是前端設備接線，探測器、手動報警按鈕、聲光報警器嚴格按照設備說明書接線，區分信號端、電源端、接地端，端子壓接平整牢固，無虛接、漏接、錯接，多股線纜需壓接冷壓端子后接入端子排，杜絕線纜散絲、接觸不良。二是氣體滅火控制器接線，控制器需單獨接入專用消防電源，穩定供電，同時接入所有前端探測設備回路、手動控制回路，完成與火災報警主機的通訊接線，實現雙向信號傳輸。
二是跨系統聯動接線，火災報警主機通過聯動模塊與氣體滅火控制器對接，主機輸出聯動觸發指令，傳輸至氣體滅火控制器，控制器接收指令后執行延時啟動、設備聯動、滅火噴放動作；同時氣體滅火控制器將火警信號、設備故障信號、噴放信號、壓力開關動作信號、手自動狀態信號反向反饋至報警主機，實現消防控制室全程監控。接線施工中需重點規避常見錯誤：禁止將多防護區回路混接、禁止控制回路與信號回路串接、禁止反饋線路短接，杜絕分區聯動錯亂、信號異常問題。
第四是線路檢測與絕緣校驗施工，接線完成后必須開展全方位電氣檢測，保障線路達標。第一步通斷測試，使用萬用表逐回路檢測導通性，排查斷線、虛接故障；第二步絕緣測試，采用絕緣搖表檢測所有回路絕緣電阻，數值≥20MΩ為合格，杜絕漏電、短路隱患；第三步接地測試，系統接地電阻≤1Ω，保障設備防靜電、抗干擾、安全運行。所有檢測數據逐一記錄存檔，作為竣工驗收核心資料。
線路施工是兩大系統聯動的基礎工程，細微的施工缺陷都會引發聯動失效、設備故障、誤噴漏噴等重大安全隱患。施工人員必須嚴格遵循國標規范，細化管線預埋、線纜敷設、對接接線、標識檢測每一道工序，保障線路傳輸穩定、對接精準、安全可靠，為后續系統聯動調試、長期穩定運行筑牢硬件基礎。
