摘要：七氟丙烷無管網柜式氣體滅火系統是中小型防護區主流滅火設備，廣泛應用于小型配電室、監控機房、精密儀器室、檔案庫房等空間狹小、防護區域獨立的場景，其啟動方式與管網式系統存在顯著差異化，具備結構緊湊、啟動簡單、無需管網、響應快速的技術特點。該系統標配自動啟動、電氣手動啟動兩種核心模式，簡化機械應急結構，適
七氟丙烷無管網柜式氣體滅火系統是中小型防護區主流滅火設備，廣泛應用于小型配電室、監控機房、精密儀器室、檔案庫房等空間狹小、防護區域獨立的場景，其啟動方式與管網式系統存在顯著差異化，具備結構緊湊、啟動簡單、無需管網、響應快速的技術特點。該系統標配自動啟動、電氣手動啟動兩種核心模式，簡化機械應急結構，適配小型設備工況，本文針對性解析柜式七氟丙烷系統的專屬啟動流程、核心原理、控制邏輯與技術特性，區別于傳統管網式滅火系統。
柜式

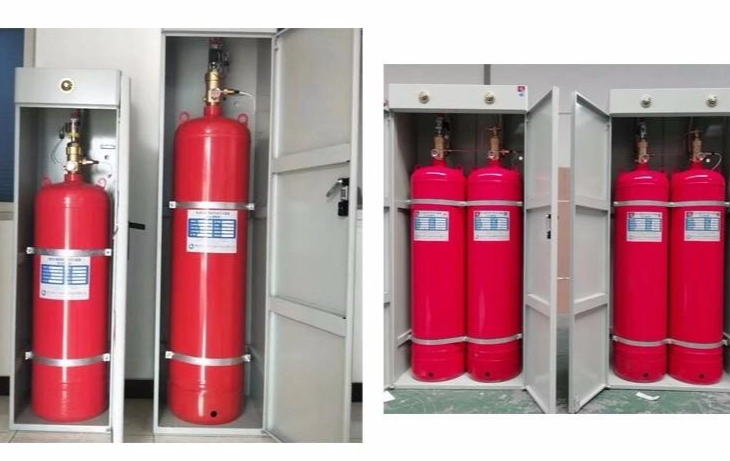

七氟丙烷滅火系統無復雜輸送管網，整體為一體化柜體結構，核心組成包含一體式滅火劑儲瓶、內置驅動裝置、電磁啟動器、探測控制器、聲光報警裝置、霧化噴頭，設備高度集成化?；诮Y(jié)構特性，系統啟動邏輯簡化、響應鏈路縮短，無需分區選擇閥、遠距離輸送管網，啟動指令觸發后可直接完成滅火劑噴放，滅火響應速度更快。根據規范要求，單臺柜式設備保護獨立防護區，單防護區多臺設備同步聯動啟動，保證滅火濃度均勻達標。
系統自動啟動專屬原理為短鏈路電控聯動+瞬時霧化滅火原理。防護區煙感、溫感探測器完成雙信號確認后，控制器啟動30s人員撤離延時，同步觸發聲光報警、關閉防護區聯動設備；延時結束后，控制器直接驅動柜體內置電磁啟動器動作，突破儲瓶瓶口密封膜片，啟動高壓氮?dú)怛?qū)動機構，瞬間推開容器閥，七氟丙烷滅火劑在高壓氮?dú)庾饔孟拢苯油ㄟ^(guò)柜體頂部霧化噴頭高速?lài)姵?。由于無管網壓力損耗，滅火劑噴出壓力穩定、霧化效果極佳，可在3-5秒內快速充滿整個防護區，通過冷卻降溫、窒息隔氧、化學抑制三重作用撲滅火災。相較于管網系統，柜式系統啟動鏈路縮短60%以上，無管網延時，滅火效率更高。
電氣手動啟動模式適配柜式設備輕量化設計，操作更加便捷?，F(xiàn)場確認火情、人員撤離完畢后，可通過防護區門外緊急手動按鈕或控制器面板手動鍵觸發啟動，系統跳過自動延時，電磁啟動器瞬時動作，直接釋放滅火劑。其核心原理為獨立低壓電控觸發，柜體電磁啟動器功率更小、響應更快，適配一體化設備低壓驅動需求，不會出現管網系統壓力滯后問題，一鍵觸發即可完成全流程滅火動作，適配小型防護區快速滅火需求。
柜式系統機械應急啟動為簡化版純機械觸發結構，區別于管網系統的連桿傳動結構，采用手動刺破啟動原理。當電氣系統完全失效時，操作人員打開柜體應急操作蓋板，手動按壓應急啟動頂針，直接刺破驅動氣瓶密封膜，釋放高壓驅動氣體，強制開啟滅火劑容器閥，實現滅火劑噴放。該結構極簡、故障率極低，無需復雜傳動機構，適配小型柜體緊湊結構，滿足規范應急兜底要求，同時降低設備運維難度。
該系統啟動過程的核心技術特性體現在濃度精準控制與無損耗噴放。由于無管網輸送阻力，滅火劑噴放濃度均勻，可精準匹配小型防護區滅火設計濃度，避免濃度不足滅火失效或濃度過高浪費；同時系統啟動時序精準，自動模式延時可控，手動模式瞬時響應，應急模式穩定可靠，適配中小型密閉防護區的滅火工況。在日常運維中，柜式系統啟動測試無需管網試壓，僅需檢測電控回路、應急頂針靈活性即可，運維成本遠低于管網式系統。
