近年來隨著《火災自動報警系統設計規范》GB50116-2013和《消防給水及消火栓系統技術規范》GB50974-2014規范的相繼實施，因兩本規范中對消火栓按鈕的接線及高位消防水箱流量開關啟泵的要求較為模糊，導致設計人員對消火栓泵啟泵的理解有所不同，在施工圖中的畫法也大相徑庭。本文智淼消防就消火栓按鈕的接線和高位消防水箱流量開關啟泵的問題做探討。

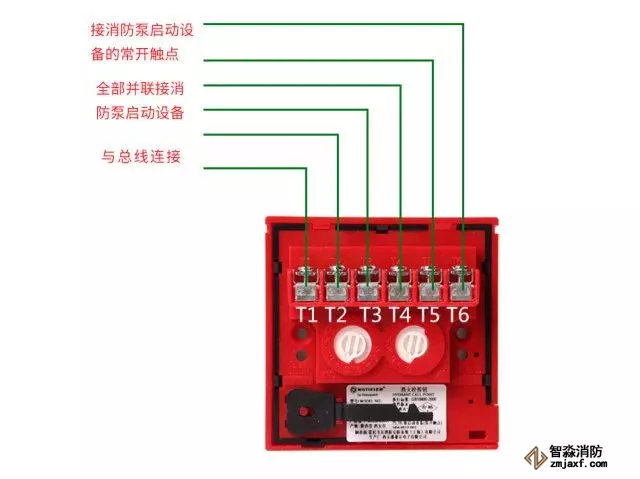

　　一、消火栓按鈕的接線

　　1.《火災自動報警系統設計規范》第4.3.1條及條文說明：當設置消火栓按鈕時，消火栓按鈕的動作信號應作為報警信號及啟動泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。當建筑物內無火災自動報警系統時，消火栓按鈕用導線直接引至消防泵控制箱(柜)，啟動消防泵。

　　2.《消防給水及消火栓系統技術規范》第11.0.19條：消火栓按鈕不宜作為直接啟動消防水泵的開關，但可作為發出報警信號的開關或啟動干式消火栓系統的快速啟閉裝置等。

　　以上兩條規范條文，《火規》中分為建筑物有無火災自動報警系統兩種情況來確定消火栓按鈕的接線方式，而《消規》中只要求消火栓按鈕不宜作為直接啟動消防水泵的開關。以國標圖集《常用水泵控制電路圖》16D303-3中控制方案XFK-1-2和XKF-3-2為例，可以看出圖集中消火栓泵的啟動按有無火災自動報警系統分為兩類方式，方案XFK-1-2適用于有火災自動報警系統的建筑群，水泵由壓力開關等信號及消防系統控制，方案XFK-1-2適用于沒有火災自動報警系統的建筑群，水泵由消火栓箱內按鈕、壓力開關等信號控制。在一個消火栓系統中不能同時使用兩種控制方案。

　　在實際工程設計中，當一個園區內消火栓系統由同一組消火栓水泵供水，僅在部分建筑單體設置了火災自動報警系統，這種情況下應選用控制方案XFK-1-2類，設有火災自動報警系統的單體的消火栓按鈕的動作信號應作為報警信號，沒有火災自動報警系統的單體的消火栓按鈕不應用導線直接引至消防泵控制箱(柜)，啟動消防泵。

　　當一個園區內消火栓系統由同一組消火栓水泵供水，各建筑單體均未設置火災自動報警系統，此時應選用控制方案XKF-3-2類，消火栓按鈕用導線直接引至消防泵控制箱(柜)，啟動消防泵。

　　對于干式消火栓系統，消火栓按鈕可作為發出報警信號的開關或啟動干式消火栓系統的快速啟閉裝置等。干式消火栓系統當采用雨淋閥、電磁閥、電動閥時應在消火栓箱處設置直接開啟快速啟閉裝置的手動按鈕，干式消火栓系統當采用干式報警閥時，僅作為發出報警信號的開關。

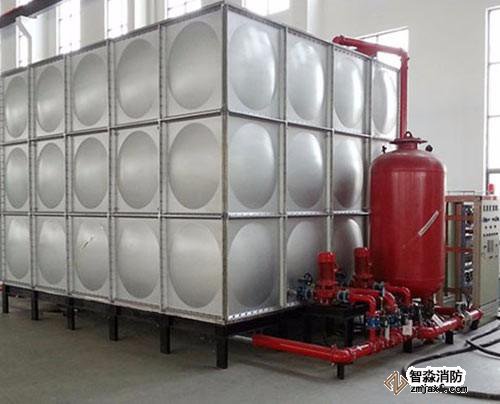

　　二、高位消防水箱流量開關啟泵

　　設有消火栓系統的建筑群大多數設有高位消防水箱，《火規》和《消規》中均要求消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號直接自動啟動消防水泵。規范并未明確哪種情況下由哪些開關信號啟泵。根據國標圖集《消防給水及消火栓系統技術規范》圖示15S909第11.0.4條提示：

　　1、消火栓系統中無穩壓泵時，由高位消防水箱出水管上設置的流量開關自動啟動消防水泵。

　　2、消火栓系統中有穩壓泵時，由消防水泵出水干管上設置的壓力開關自動啟動消防水泵。

　　3、報警閥的壓力開關可取代壓力開關和流量開關啟泵。

　　4、有穩壓泵的消防系統中流量開關只做報警信號，不直接啟泵。

　　所以應根據給排水專業設計的消火栓系統的形式，確定消防水泵的自動啟動控制方式。

　　總結：消火栓泵的控制應與消火栓系統形式密切結合，由給排水專業提供準確的條件圖后，電氣專業根據消火栓系統形式進行控制設計，以保證電氣專業設計的消防水泵控制準確無遺漏，保障消火栓系統可靠運行。
